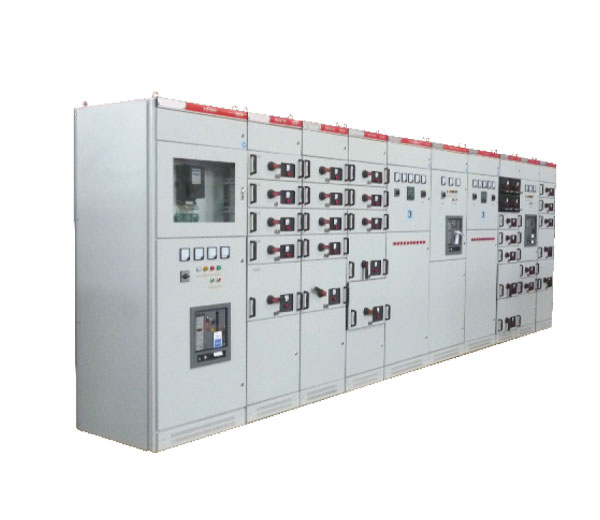

配電箱廠家淺談配電柜電纜壓降的問題
【概要描述】電力線路的電壓降是因為導體存在電阻。正因為此,不管導體采用哪種材料(銅/鋁)都會造成線路一定的電壓損耗,而這種損耗(壓降)不大于本身電壓的5%時一般是不會對線路的電力驅動產生后果的。
- 分類:行業動態
- 作者:
- 來源:
- 發布時間:2021-07-29 11:15
- 訪問量:0
電力線路的電壓降是因為導體存在電阻。正因為此,不管導體采用哪種材料(銅/鋁)都會造成線路一定的電壓損耗,而這種損耗(壓降)不大于本身電壓的5%時一般是不會對線路的電力驅動產生后果的。
配電柜中電纜芯線截面的選擇還應符合下列要求:
1.電流回路:應使電流互感器的工作準確等級,此時,如無可靠根據,可按斷路器的電流容量確定短路電流。
2.電壓回路:當全部保護裝置和安全自動裝置動作時(考慮到發展,電壓互感器的負荷時),電壓互感器至保護和自動裝置屏的電纜壓降不應超過額定電壓的3%。
3.操作回路:在負荷下,操作母線至設備的電壓降,不應超過10%額定電壓。
電壓降根據下列條件計算:
環境溫度40℃;導線溫度70~90℃;電纜排列:單芯,S=2D;功率因數cosθ=0.8;末端允許降壓降百分數≤5%。
其中:Vd-電壓降,Vd=KxIxLxV0(v);I-工作電流或計算電流(A);L-線路長度(m);V0-表內電壓(V/A.m);K:三相四線 K=√3 單相K=1
單相時允許電壓降:Vd=220Vx5%=11V
三相時允許電壓降:Vd=380Vx5%=19V
1、 導線溫度70~90℃;
2、 環境溫度40℃;
3、 電纜排列(單芯); S=2D
4、 功率因數:cosθ=0.8;
5、 末端允許降壓降百分數≤5%
6、 Vd代表電壓降:
Vd=K x I x L x V0(v)
I:工作電流或計算電流(A)
L:線路長度 (m)
V0:表電壓(V/A.m)
K:三相四線 K=√3 單相 K=1
單相時允許電壓降:Vd=220V x 5%=11V
三相時允許電壓降:Vd=380V x 5%=19V
